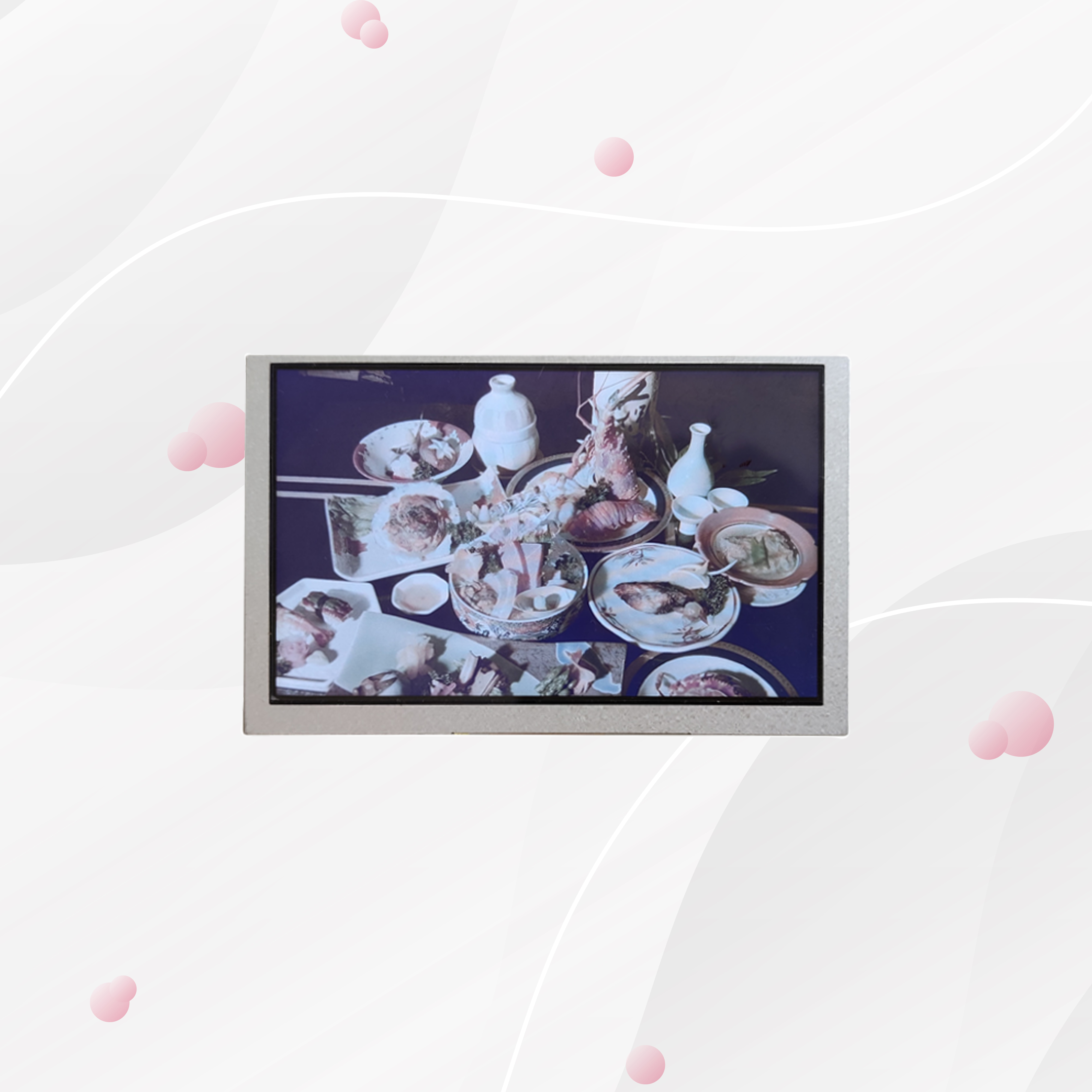

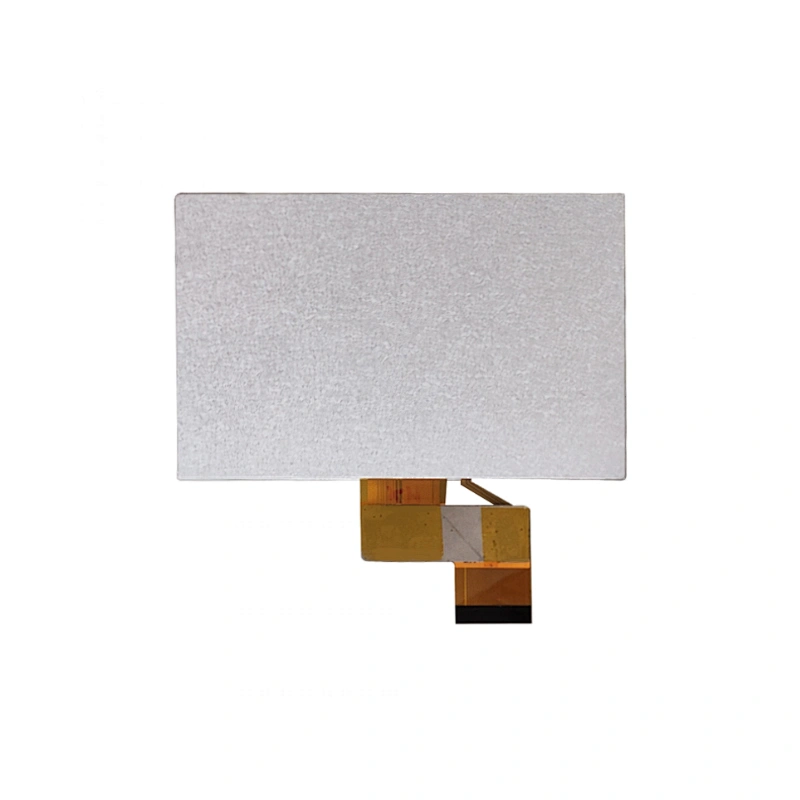

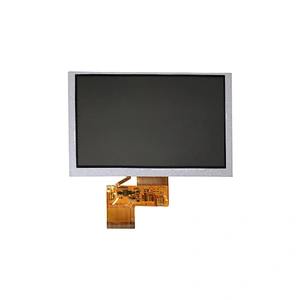

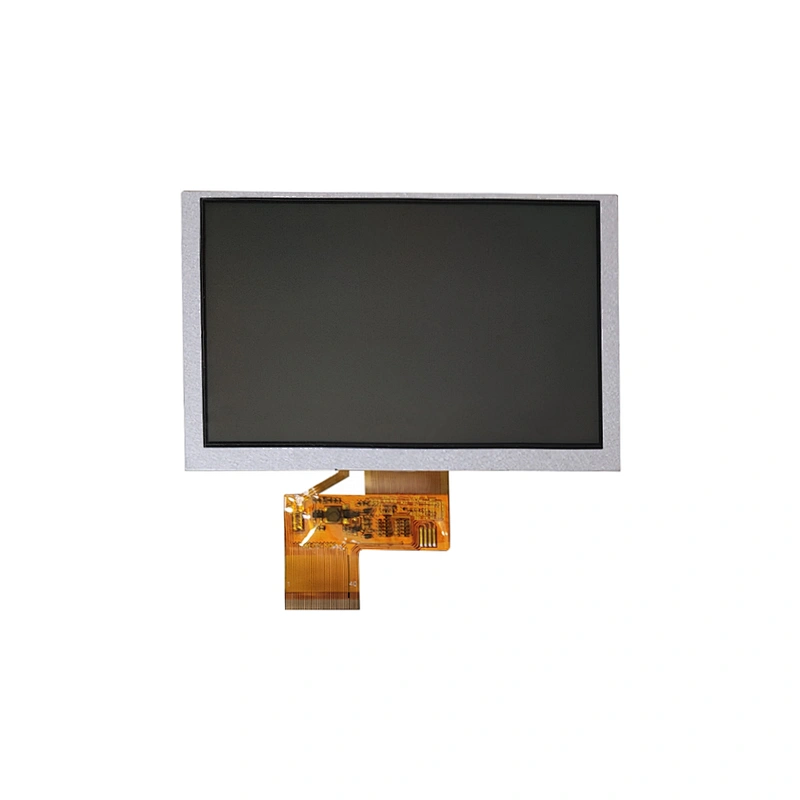

5-calowy wyświetlacz transfleksyjny

PYS-05TSF to transfleksyjny moduł LCD z aktywną, kolorową matrycą, zawierający amorficzny krzemowy TFT (Thin Film Transistor).

Składa się z kolorowego panelu TFT LCD, sterownika IC, FPC i jednostki podświetlenia. Obszar wyświetlania modułu zawiera 800x480 pikseli.

Ten produkt jest zgodny z kryterium środowiskowym RoHS.


PRZEDMIOT	SPECYFIKACJA
Rozmiar	5-calowy transfleksyjny
Kierunek oglądania	Godzina szósta
Tryb wyświetlania	Normalnie biały
Wymiar konturu (szer. * wys.)	120,70 * 75,8 mm
Obszar aktywny (szer. * wys.)	108,00 * 64,80 mm
Skok punktu (szer. * wys.)	0,135 * 0,135 mm
Liczba kropek (pikseli)	800 (RGB) * 480
Układ scalony kierowcy	Źródło: HX8264 Brama: HX8664
Typ podświetlenia	12 diod LED
Luminancja powierzchni	500 cd/m² Typowy
Typ interfejsu	TTL
Głębia koloru	16,7 mln
Układ pikseli	Pionowy pasek RGB
Napięcie wejściowe	Typowe 3,3 V
Temperatura przechowywania	-30 ℃ - 80 ℃
temperatura robocza	-20 ℃ - 70 ℃
Wilgotność	90% (maks. 60 ℃) RH

PANASYSTEMS oferuje szereg wyświetlaczy transfleksyjnych o różnych rozdzielczościach i interfejsach, w tym:


Rozmiar   (inch)	Rezolucja	Module Rozmiar (mm)	Aktywny obszar (mm)	Berło	Dotykać
2,8”	240*400	72.8*42.3	61.2*36.7	MCU/SPI	Opcjonalny
3,5”	480*800	51.16*86.45	45.36*75.6	RGB/SPI	Opcjonalny
5”	800*480	120.7*75.8	108*64.8	RGB	Opcjonalny
